水电厂实时信息移动监控系统
水电厂实时信息移动监控系统
目 录
一、概述
二、系统总体方案
2.1 体系结构
四、技术指标
4.1 系统容量
4.2 系统响应指标
4.3 可靠性指标
一、概述
在今天高速发展的信息社会，移动互联网已成为全球企业信息化发展大势所趋，它的崛起会比传统互联网带来的冲击更大、变化更快、颠覆的范围更广；把移动互联网技术应用于传统的水电厂自动化、信息化中，已成为技术发展的必然趋势。
目前大多数电厂的实时监控系统工作在电厂的局域网内，通过PC终端能查看生产相关信息，这样在时间、地点和使用条件上受到一定限制。随着智能型手机的使用日益普及，将水电厂的实时信息查看终端拓展到智能手机，形成新型的移动监控系统，具有重大的意义，它可以使相关领导和各级管理人员在离开现场、离线计算机或计算机网络的情况下，通过手机随时随地监控现场设备的实时运行数据，及时了解当前的运行情况，并根据相关参数和趋势变化做出及时、精确的决策和指示，从而提高水电厂的生产技术水平和管理水平。
iView8000水电厂实时信息移动监控系统软件实现了水电厂运行信息的移动化监管，做到了“移动应用、实时掌控”，客户可以通过手机客户端（APP）随时随地浏览到现场的实时画面与数据，它让水电厂的各级管理人员抛开电脑和网络的束缚，通过手机或平板电脑等移动终端在任何时间、任何地点实时查看到下属各电厂主要实时信息，使管理者对水电厂的运行情况有了更加及时的了解，便于快速反应和决策。
二、系统总体方案
2.1 体系结构
本系统可以依靠现代移动互联网技术，使用少量的软硬件设备，使用较少的建筑面积，取得特定的实时信息，为公司的领导和专业技术人员了解生产运行情况服务，为远方决策和操控水电站提供参考依据。
2.2 系统功能和特点
显示界面可自动适配不同手机，以最佳显示效果呈现；
实时画面、趋势图 、数据记录、消息推送、用户安全访问等功能 ；
故障及事故消息推送功能和查询历史推送消息
提供统一的画面组态工具，任意一台机器可以组态画面，组态后的画面可以通过互联网上传到云移动监控服务器上，手机客户下载画面后，即可通过画面可以实时查看设备信息，电压，电流值，刀闸，断路器各种状态，
针对电力行业的特点，水电厂实时信息移动监控系统采用了跨平台的体系结构，可在linux或Windows操作系统下部署；
基于移动平台的APP，目前APP支持Android，苹果IOS系统手机或平板电脑；
采用当前互联网时代最流行的NoSQL数据库；
趋势子系统
具有瞬时采集历史库、分析历史库（每分钟、小时、天，平均值，最大值、最小值）
报警子系统
当前正在报警的实时报警表
历史报警表查询功能。
机组发电量分析子系统(日、月，年发电量统计)
设备运行参数分析子系统(发电量统计，开停机次数统计，运行时间，最大功率，最大电压，最小功率，最小电压，电压合格率等)分析子系统
三、安全性设计
对于工业系统接入互联网安全系统是首要解决的问题，水电厂实时信息移动监控系统在设计上重点考虑了安全问题，并采用了互联网方面一些成熟的技术，如手机银行采用的数字安全证书、动态验证码等。
按照电力行业标准，完全符合电监会电力二次系统安全防护规定；
移动客户端同服务器的通讯采用了数字安全证书（OPENSSL）协议；当前手机银行、手机支付宝钱包等也是采用同样的安全加密技术。
客户端验证：基于用户名和密码的安全策略确保精准安全的用户访问
为了保证用户身份的安全性，对于移动终端的安全性，采用了身份绑定设备ID的机制，也就是一个用户名只能在指定的设备终端上登陆，换其他设备不能登陆。
用户的注册和验证需要用用户管理工具编辑和验证。对于已经丢失的设备，只需要及时删除相关用户即可保证安全性。
审核：全面记录正在访问的人员和手机；

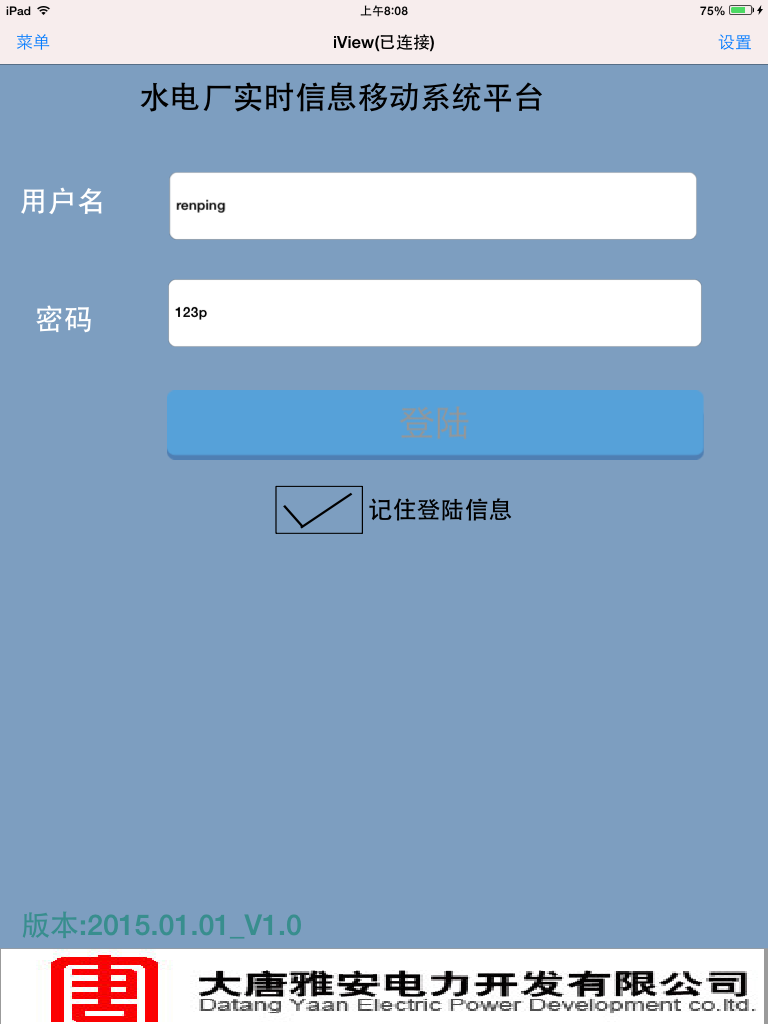

iPad 画面
4.1 系统容量
支持手机客户端数量分16、64、128、1000用户；
云移动监控服务器数据库总点数分为96点、512点、2048点、10万点；
4.2 系统响应指标
画面响应 ≤1秒
画面刷新 ≤1～3秒
遥测量传送 ≤1.5秒
遥信量传送 ≤1.5秒
4.3 可靠性指标
1. 系统可靠性
系统可用率超过 99.99%
2. 系统平均无故障时间（MTBF） 30000小时
